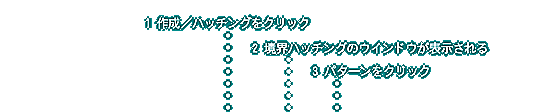

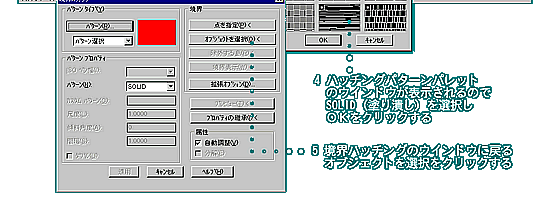

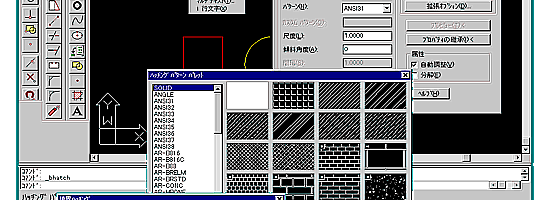

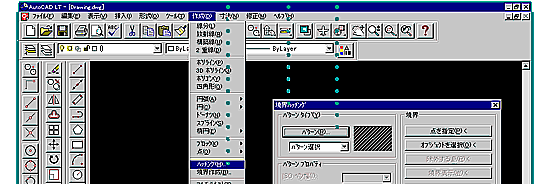

CAD達人への道／AutoCAD LT97の新機能紹介／ 一括ハッチングを利用して図形を塗潰す html:2kb gif:96kb Command：BHATCH

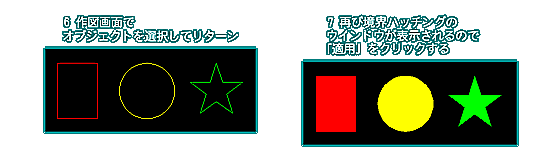

塗潰しといえば、コマンド「SOLID」であった。 「SOLID」は、三角形と四角形なら一度に塗潰せたが、それ以上の多角形の場合、一度では塗潰せないために、何度も「SOLID」 をかける必要があった。 また、円は塗潰しの対象外であったので、三角と四角で順次塗潰して行き、手間ばかり掛るものの、完全な塗潰しはできなかった。 一括ハッチングを利用して、円でも多角形でも複雑な図形がいとも簡単に塗潰せるようになっている。 ただし、基本的に、ハッチングを使い過ぎると、図面ファイルがやたらと重くなり、ファイルを開く時や、再作図の際にレスポンスが悪くなりお勧めできないものの、ロゴやここぞと言う場合にだけ活用したい。
